Aplicaciones

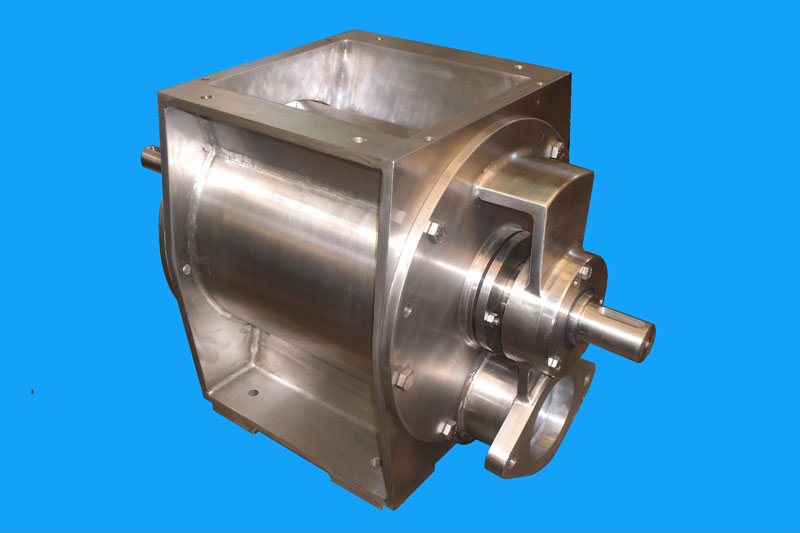

Las válvulas rotativas SOCOM ® de paso horizontal, se emplean en todo tipo de industrias para la carga continua de productos pulverulentos o granulados, con uniformidad de caudal y sin perdidas de presión de aire, asegurando un excelente sello neumático. Su uso principal es como alimentadoras en sistemas de transporte neumático, ya que por su diseño se acoplan directamente a la cañería de flujo de aire.
TABLA DIMENSIONAL
| Serie | ØA | ØB | C | D | E | F | G | H | I | J | K | L | R | Æ M | Vol.Transp dm3/rev. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 220 | 220 | 40 | 155 | 335 | 230 | 255 | 586 | 65 | 200 | 290 | 410 | 200 | 162 | 65 | 6.00 |
| 280 | 280 | 40 | 220 | 420 | 310 | 320 | 665 | 70 | 255 | 365 | 490 | 320 | 205 | 100 | 13.59 |
| 360 | 360 | 50 | 250 | 500 | 390 | 355 | 800 | 80 | 340 | 460 | 606 | 355 | 240 | 110 | 29.40 |
| 450 | 450 | 50 | 305 | 500 | 450 | 415 | 870 | 80 | 400 | 540 | 676 | 540 | 290 | 120 | 56.40 |
| 500 | 500 | 50 | 325 | 650 | 530 | 450 | 1000 | 110 | 450 | 600 | 746 | 450 | 325 | 130 | 81.00 |
| 600 | 600 | 55 | 400 | 775 | 625 | 530 | 1238 | 120 | 545 | 730 | 950 | 500 | 400 | 180 | 137.0 |
